スーパー省エネ高圧インバータ FSDrive-MV1000

スーパー省エネ高圧インバータ FSDrive-MV1000

全く新しい世界最小サイズの
世界標準 高圧インバータ

FSDrive-MV1000は、最新の直列多重高圧インバータです。 シンプルな主回路構成によって世界最小サイズを実現し、安定した継続運転、業界最高水準の省エネ効果など、多くの特長を持っています。また、2.4 kV~11 kVの入出力電圧範囲に対応した機種をラインアップし、世界主要規格にも対応しています。

仕様

保護等級 IP40(簡易防じん形)
電源電圧/入力電圧 & 出力範囲 三相 3kV級:200~3700kVA
三相 6kV級:400~7500kVA
電源回生機能 無し
制御方式 V/f、ベクトル
速度制御範囲 V/f 1:20
ベクトル(PGなし) 1:100
ベクトル(PG付き) 1:1000
速度制御精度 V/f ±2 ~ 3%
ベクトル(PGなし) ±0.2%
ベクトル(PG付き) ±0.02%
トルク直線性 ±5%(PGなしベクトル制御)
±3%(PG付きベクトル制御)
最大出力周波数 120Hz
通信プロファイル CP-215、DeviceNet、PROFIBUS-DP 他
ツール DriveWizard Plus MV

大幅なダウンサイジング&引き出し式構造で、輸送 · 据え付け · 保守作業がラクラク。

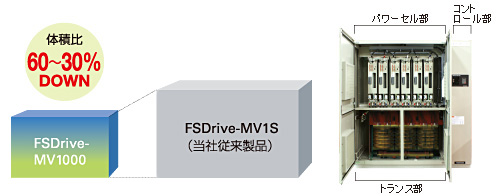

構成部品の選定と配置を最適化。体積比最大60%減!

 低背 · 省スペース実現

薄形の3レベル単相出力パワーセルの開発と、シンプルな回路構成、コントロール部引き出し式構造、薄形冷却ファンにより、当社従来製品比、約60~30%減の大幅な小型化を実現。製品輸送時の標準コンテナへの搭載∗も可能です。
特に3 kV級 (800 kVA以下)は省設置面積を追求し、盤下部にトランス、盤上部にパワーセルとコントローラを配置する構成にしています。
∗ 条件等がございますので別途お問い合わせください。

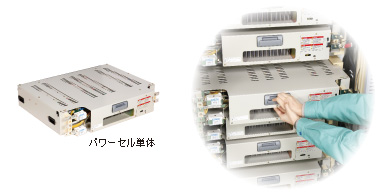

 セル1個単位でのメンテナンス

パワーセルの交換 · メンテナンスはセル1個単位で可能です。交換時間の短縮、メンテナンス作業の利便性を追求したワンタッチ着脱構造としています。

低圧·高圧インバータの性能·機能·信頼性をさらに向上し、安定した継続運転を実現。

PGなしベクトル制御を採用。電源·負荷の変動に強い!

 ハイレベルな制御機能

PGなしベクトル制御の採用により、速度検出器なしでも低速からスムーズに加速します。さらに、負荷の変動に左右されない安定した運転が可能です。また、誘導モータはもちろん、同期モータも高性能ベクトル制御で駆動します。

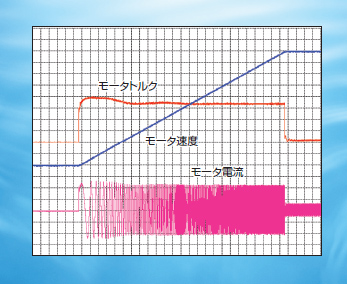

・ 始動特性

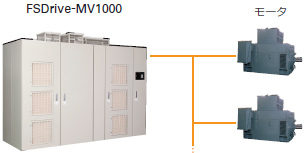

・ マルチモータ運転機能
1台のインバータで複数台の誘導モータの並列運転が可能になり、設備規模を縮小できます。

(注) マルチモータ運転対応は、モータ個別に保護装置が必要です。

 安定した瞬時停電時動作

数サイクル∗1以下の瞬時停電であれば、インバータの運転を継続します。また、復電と同時に指令速度まで再加速し、スムーズな起動を行います。
∗1 保持時間は負荷の形態や運転状態により異なります。

速度サーチ機能 KEB機能∗2
  ∗2 KEB (Kinetic Energy Back-up)機能 :
瞬時停電中もベースブロックすることなく 運転継続する機能


独自のスマートハーモニクス技術と直列多重PWM方式を採用。
入力·出力が正弦波だから、設備への導入が簡単!

 ガイドラインをクリアする高調波レスを実現

FSDrive-MV1000は、当社独自のスマートハーモニクス技術により、入力高調波を大幅に削減。入力波形が正弦波となり、経済産業省およびIEEE519-1992の定めた高調波抑制ガイドラインをインバータ単体でクリア。高調波フィルタ、アクティブフィルタなどは不要です。
(世界的認証機関立合いによる試験を実施しています。)

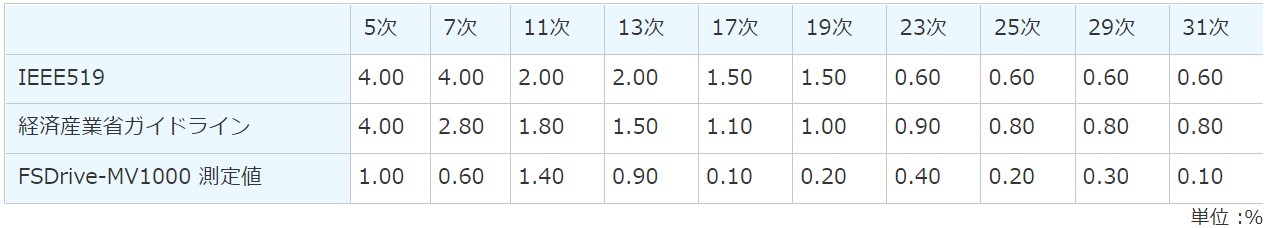

・ 入力電流の高調波測定値 (3.3 kV、630 kW、60 Hz、全負荷契約電力630 kWの場合)

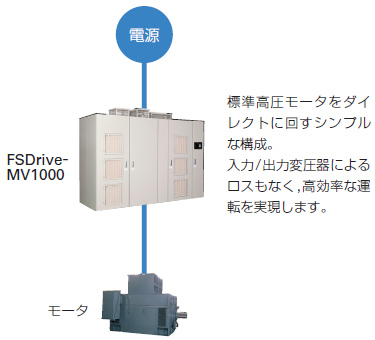

・既設モータにもラクラク対応
 直列多重PWM方式により、正弦波電圧を出力します。このため、
  - モータに有害な共振サージ電圧を発生させない
  - 負荷に優しい低トルクリプル
  - 商用運転並みの騒音
 を実現し、フィルタなどを設置せずに既設のモータ、配線ケーブルをそのまま使用することができます。

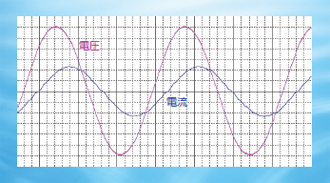

・ 入力波形

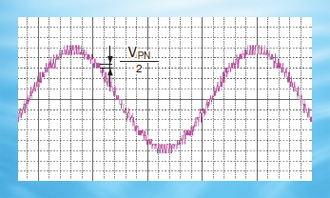

・ 出力波形

出力線間電圧 (6 kVの場合) 相電圧 (1セル分)

(注) VPN : セル1個あたりの直流母線電圧
