誘導電動機大容量 NBシリーズ

小形・軽量化を徹底追求し、効率・信頼性を大幅に向上した高圧電動機です。

カタログダウンロード

電圧・定格出力

200~8000kW

保護構造

防滴保護形(BD)
全閉外扇形(HE)

より小さく、より効率アップ

小形・軽量化を徹底的に追求し、1~2センタハイトの枠下げを実現しています。 同一枠番号で出力は約2倍に向上(当社比)。
高効率運転により、省エネルギーを強力に推進します。

冷却能力向上による信頼性アップ

熱解析計算と実測データに基づいた最新の設計技術により、冷却能力が大幅に向上。絶縁は耐震、耐熱、耐湿、耐薬品性に優れた一体真空加工含浸絶縁方式「ポリタイトT絶縁」を採用し、高信頼性を実現しています。
軸受温度を15℃以上低減しているため、グリース補給間隔が2倍になります。(右図参照)
効率の良い冷却構造により、ファン径の小形化を実現。騒音レベルを約3~5dB(A)低減しています(当社比)。

納期がスピードアップ

標準品の他に、外被構造、保護構造の応用品を豊富に準備。付属品(オプション)も標準化しているため、お客様のニーズに合った商品を短納期でお届けします。
繰り返しオーダー品は“お客様専用シリーズ”としてさらに短納期で対応します。

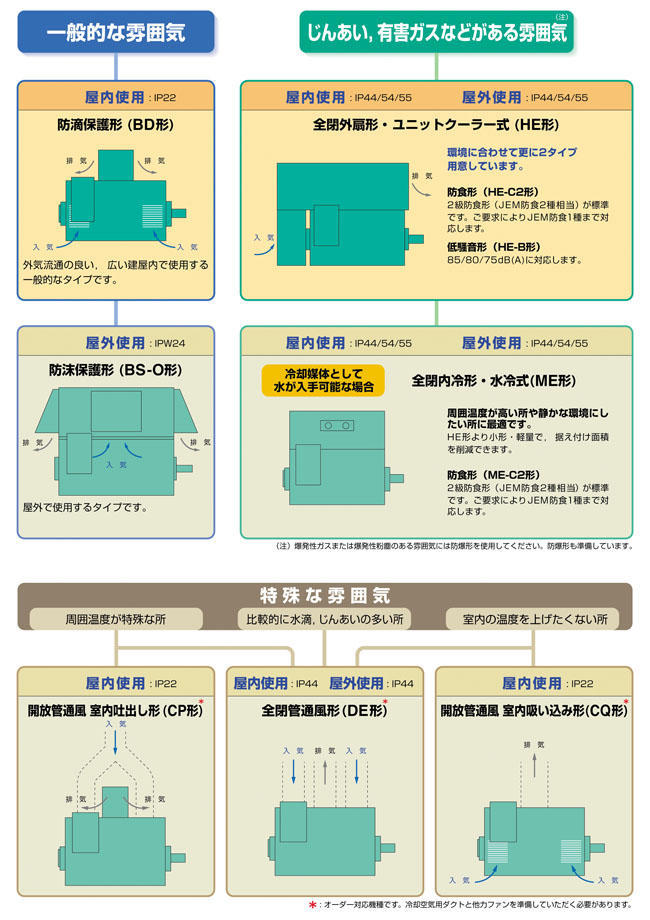

使用環境・用途にマッチした機種、オプションの豊富な品揃え


防滴保護形
全閉外扇形(ユニットクーラー式)
形式*1
BDA
HEA(屋外型:HEA-O)
保護構造/冷却方式
IP22/IC01
IP44(屋外形:IP44)/IC611
製作範囲
200~8000kW
200~6300kW
定格電圧、周波数 3000V/50Hz、3300V/60Hz、6000V/50Hz、6600V/60Hz
極数 2、4、6、8、10、12極
時間定格 連続
耐熱クラス F
温度上昇限度 105K(抵抗法)
標高 1000m以下
周囲温度 −20~+40°C
湿度 90%RH以下
準拠規格 JIS、JEC、JEM
取り付け方式 床据え置き(軸水平)
負荷との連結方式 直結駆動(ベルト駆動の場合はベルト仕様をご連絡ください)
回転方向 連結側からみて反時計方向 *2
始動方式 全電圧
始動頻度 冷時2回、または熱時1回
端子箱 取り付け位置 連結側からみて左側(付属品用端子箱は右側)*3
ケーブル引込方向 下向き(90度ごとに方向変更可能)*3
ケーブル引込口 屋内用:プレート式(φ7穴付き)  屋外形:電線管式(ねじサイズPF4)
軸受 ころがり軸受、 またはすべり軸受
潤滑剤

グリースの場合:多価エステル油系リチウムグリース
マルテンプSRL(協同油脂製)
油の場合   :2極機/添加タービン油 ISO VG32
4極機以上/添加タービン油 ISO VG46

塗装色 屋内用:マンセル記号 7.5BG4/1.5  屋外用:マンセル記号 N7
付属品 軸端キー、ジャッキボルト(上下移動用)

*1:外被保護構造(形式)の応用形(BS-O、ME、CP。DE、CQ形)も準備しています。
*2:防滴保護形(2極機)および全閉外扇形(2~6極機)は一方向回転(逆回転不可)です。その他の機種は両方向回転可能です。
回転方向の指定がある場合は、ご注文時にご指定ください。
*3:端子箱の取り付け位置と方向は、ご注文時にご指定ください。付属品用端子箱の取り付け位置は、主端子箱の反対側(連結側から見て右側)が標準です。
