一般産業用電動機｜定トルクモータ SS7シリーズ（センサレス／センサ付き）

概要
特徴
仕様

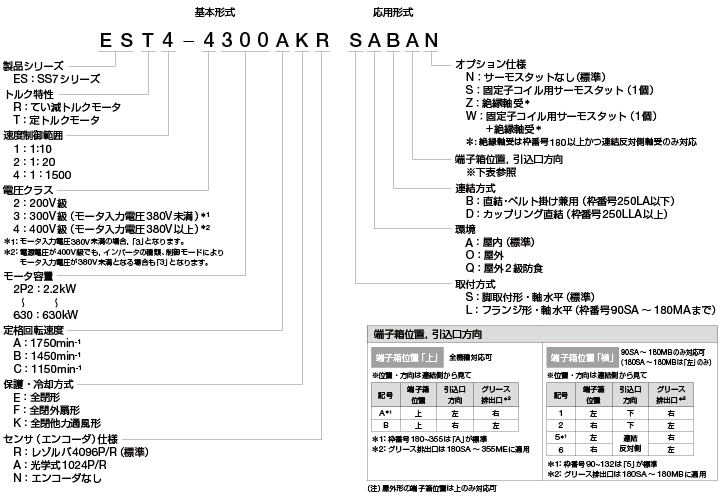

形式の見方

IE3を超え，IE4にも対応可能な効率を実現した小形・軽量のPMモータです。

電圧・定格出力

200V級：0.75～110kW
400V級：0.75～630kW

保護構造（取付方式）

全閉形・全閉他力通風形 IP44
（脚取り付け形・フランジ形）

[省エネルギー] 省エネによる環境負荷（CO2）低減，コスト低減に大きく貢献

標準の小容量三相誘導モータをPMモータ化すれば大きな環境負荷低減になります。11kW以下総モータ損失電力を30％［70万kW/年］も削減します。これは、142万トン-CO2 (10h/日運転時)の排出量に相当します。

高効率

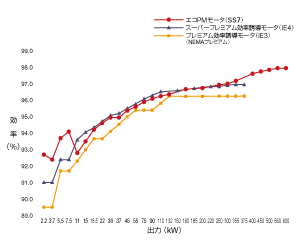

●モータ効率（ESR1/1750min-1の例）
IE4に迫る高効率

●可変速でのモータ効率（ESR1/75kW/1750min-1の例）
可変速でメリット発揮

ランニングコスト低減

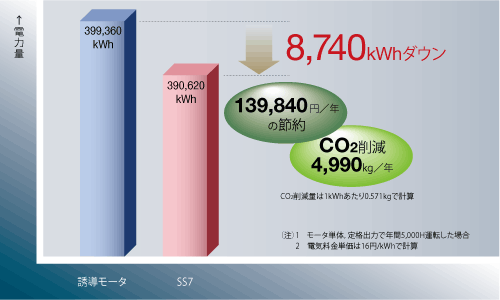

●電力量，電力料金比較（ESR1/75kWの例）

[省スペース] 機械の小形化、省資源に貢献

機種が豊富な小形・軽量SS7シリーズにより, 機械を環境対応機械へと容易に変身させることができます。

小形

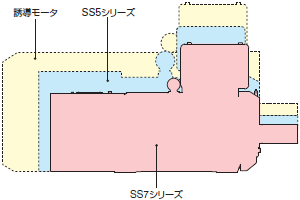

●外形比較（ESR1/132kW/1750min-1の例）
SS5モータよりさらに小形

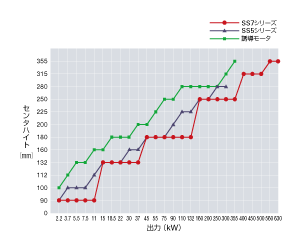

●枠番号での比較（ESR1/1750min-1機種）
最大で4枠ダウン

軽量

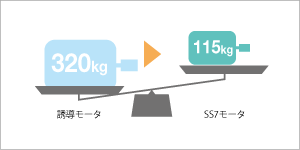

●誘導モータとの質量比較
（ESR1/37kW/1750min-1の例）
約64%ダウン

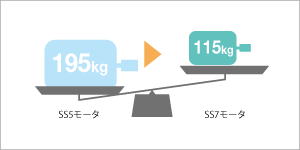

●従来PMモータ（SS5）との質量比較
（ESR1/37kW/1750min-1の例）
約41%ダウン

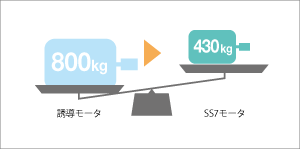

●誘導モータとの質量比較
（ESR1/132kW/1750min-1の例）
約47%ダウン

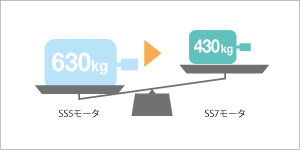

●従来PMモータ（SS5）との質量比較
（ESR1/132kW/1750min-1の例）
約32%ダウン

[最適ドライブ実現] エコPMモータ SS7

安心して長期間ご使用いただけるように工夫したモータです。
機種選定や調整が簡単にできるため、立ち上げまでの期間短縮が可能です。

高信頼性

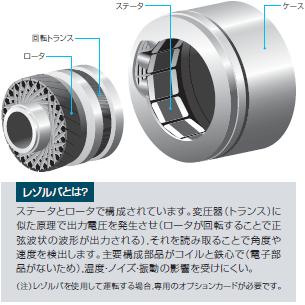

●センサ（エンコーダ）

耐環境・耐ノイズに対する信頼性の高いレゾルバを、標準仕様∗として採用しました。
∗：オプションで、光学式エンコーダの選択が可能です。
高精度なトルク・速度制御が求められる用途（試験機，印刷機等）には，光学式エンコーダを選択してください

●ファンカバー

お客様ご要望が多かった、ファンカバーの風導入口を細分化して安全性を向上しました（ESR1/EST2）。

選定・調整が簡単

●機種選定が簡単

連結側軸受を「円筒ころ軸受」に統一しました。∗1
連結方式がカップリング直結でもベルト掛けでも、同一モータで対応可能（機種選定が簡単）です。∗2

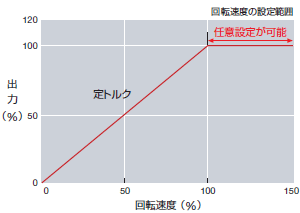

●回転速度調整が簡単

定出力範囲が定格回転速度の100～150％まで可能∗であり、機械の定格回転速度合わせが非常に簡単です。
∗：センサ付き 2.2～75kW

[最適ドライブ実現] 推奨インバータ A1000

エコPMモータSS7の高効率性能とインバータの制御性能の相乗効果によって，最高の省エネ効果を発揮することはもちろんのこと，高精度・高応答によるレベルの高いドライブ性能を実現できます。

高精度センサレスモータとの組合せで，高精度なドライブ性能を実現

エコPMモータの特性を生かしたドライブ制御機能により，特長ある機械制御システムを構築できます。

●滑らかな加減速運転

センサレスにも関わらず，滑らかな加減速運転を行います。

●ゼロ速度の高トルク出力

センサレスでも，ゼロ速で200%以上の高トルクを出力します。
（注）記載の数値で示すトルクを出力するには，モータ・インバータの容量アップが必要です。

高応答センサ付きモータとの組合せで，高応答なドライブ性能を実現

電流ベクトル制御により，速度指令や負荷条件の変化に対する応答性が高く，機械のさらなる性能向上に貢献します。

●速度指令に対する応答特性

指令の変化に素早く追従します。

●負荷外乱に対する応答特性

インパクト負荷時の速度回復特性が高く，負荷の急変があっても安定した運転ができます。

標準仕様

センサ付き（EST4形）の仕様・特性

出力範囲			0.75 ～ 11kW			7.5 ～ 37kW
枠番号			90SA ～ 90MB			132SA ～ 132MB
取付方式			脚取付形・フランジ形
保護方式			全閉形・全閉他力通風形（IP44）			全閉他力通風形（IP44）
定格回転速度（min-1）			1750	1450	1150	1750	1450	1150
出力範囲（kW）		200V級	2.2 ～ 11	1.5 ～ 7.5	0.75 ～ 5.5	15 ～ 37	11 ～ 30	7.5 ～ 22
出力範囲（kW）		400V級	2.2 ～ 11	1.5 ～ 7.5	0.75 ～ 5.5	15 ～ 37	11 ～ 30	7.5 ～ 22
電源	インバータ入力電源 ∗1	200V級	200 ～ 240V 50/60Hz
	インバータ入力電源 ∗1	400V級	380 ～ 480V 50/60Hz
	モータ公称定格電圧		200V級 200V，400V級 400V∗4
極数			12極
速度制御範囲			1 : 1500（定トルク），1 : 1.5（定出力）∗2
センサ（エンコーダ）パルス数			レゾルバ: 4096 P/R，光学式エンコーダ : 1024 P/R
時間定格			S1（連続）
耐熱クラス			155（Ｆ）
使用場所			屋内，非防爆場所（屋外，2級防食は不可）
周囲条件		温度	−20 ～＋40°C
		湿度	90% RH以下（結露なきこと）
		標高	1000m以下
回転方向			連結側から見て反時計方向（両方向回転も可能）
連結方式			カップリング直結またはVベルト掛け（兼用）
塗装色			屋内用 : マンセル記号 6.0 PB 3.9/11.0
準拠規格			JEC2100
推奨インバータ			安川電機製 A1000シリーズ
許容負荷特性∗3 （上記適用インバータに基づく）

出力範囲			30 ～ 132kW			110 ～ 630kW
枠番号			180SA ～ 180LB			250SA ～ 355ME
取付方式			脚取付形・フランジ形（枠番号180MA以下）
保護方式			全閉他力通風形（IP44）
定格回転速度（min-1）			1750	1450	1150	1750	1450	1150
出力範囲（kW）		200V級	45～110	37～110	30～110	なし		110
出力範囲（kW）		400V級	45～132	37～110	30～90	160～630	132～630	110～560
電源	インバータ入力電源 ∗1	200V級	200 ～ 240V 50/60Hz
	インバータ入力電源 ∗1	400V級	380 ～ 480V 50/60Hz
	モータ公称定格電圧		200V級 200V，400V級 400V∗4
極数			180SA ～ 180LB : 12極， 250SA ～ 355ME : 8極
速度制御範囲			1 : 1500（定トルク），1 : 1.5（定出力）∗2
センサ（エンコーダ）パルス数			レゾルバ∗5 : 4096 P/R，光学式エンコーダ : 1024 P/R
時間定格			S1（連続）
耐熱クラス			155（Ｆ）
使用場所			屋内，非防爆場所（屋外，2級防食は不可）
周囲条件		温度	−20 ～＋40°C
		湿度	90% RH以下（結露なきこと）
		標高	1000m以下
回転方向			連結側から見て反時計方向（両方向回転も可能）
連結方式			カップリング直結またはVベルト掛け（兼用）∗6
塗装色			屋内用 : マンセル記号 6.0 PB 3.9/11.0
準拠規格			JEC2100
推奨インバータ			安川電機製 A1000シリーズ
許容負荷特性∗3 （上記適用インバータに基づく）			枠番号: 180SA ～ 180MA ∗2			枠番号: 180MB ～ 355ME ∗2

∗1 :	インバータ入力電圧が440Vを超える場合や配線距離が長い場合は，モータ絶縁耐圧を考慮しなければならないことがあります。詳細については，当社の代理店または営業担当にお問い合わせください。
∗2 :	速度制御範囲（定出力）は，枠番号180MAまでは1 : 1.5，180MB ～ 250SAまでは1 : 1.3，250SB以上は1 : 1.2となります。ただし，560kW/1750min-1及び630kW/1750min-1機種は1:1.1となります。
∗3 :	速度制御範囲1:1500を超える領域は，「瞬時過トルク（150%以下）運転領域」となります。 630kWはA1000インバータのHD定格機種が無いため，ND定格（過負荷耐量120%&time;1分）となります。
∗4 :	355kW以上はA1000インバータと組合せのため，モータ入力電圧は360Vとなります。
∗5 :	枠番号250LLA以上のセンサは，光学式エンコーダのみとなります。
∗6 :	枠番号250LLA以上はカップリング直結が標準仕様となります（ベルト掛けは個別見積）。

特性

出力 kW	1750 min-1					1450 min-1
	枠番号	定格トルク N・m	全負荷電流 ∗A		慣性モーメント J（GD2/4） kg・m2	枠番号	定格トルク N・m	全負荷電流 ∗A		慣性モーメント J（GD2/4） kg・m2
	枠番号	定格トルク N・m	200V級	400V級	慣性モーメント J（GD2/4） kg・m2	枠番号	定格トルク N・m	200V級	400V級	慣性モーメント J（GD2/4） kg・m2
0.75
1.5						90SA	9.9	6.9	3.5	0.00666
2.2	90SA	12	9.7	4.9	0.00666	90SB	14	10	5	0.00840
3.7	90SB	20	16	8.0	0.00840	90MA	24	16	8.0	0.0120
5.5	90MA	30	23	12	0.0120	90MB	36	24	12	0.0136
7.5	90MB	41	30	15	0.0136	90MB	49	28	14	0.0122
11	90MB	60	41	21	0.0122	132SA	72	41	21	0.0310
15	132SA	82	56	28	0.031	132SB	99	56	28	0.0377
18.5	132SB	101	69	35	0.0377	132SC	122	67	34	0.0441
22	132SC	120	80	40	0.0441	132MA	145	79	40	0.0603
30	132MA	164	109	55	0.0603	132MB	198	110	55	0.0674
37	132MB	202	132	66	0.0674	180SA	244	138	68	0.210
45	180SA	246	153	78.5	0.210	180SB	296	163	81.5	0.253
55	180SB	300	200	98	0.253	180MA	362	198	99	0.303
75	180MA	409	263	129	0.303	180MB	494	253	125	0.342
90	180MB	491	296	155	0.342	180LA	593	320	150	0.439
110	180LA	600	368	184	0.439	180LB	724	368	184	0.517
132	180LB	720	－	230	0.517	250SA	869	－	230	1.14
160	250SA	873	－	279	1.14	250SB	1050	－	280	1.53
200	250SB	1090	－	349	1.53	250MA	1320	－	349	1.83
250	250MA	1360	－	437	1.83	250LA	1650	－	436	2.15
300	250LA	1640	－	524	2.15	250LLB	1980	－	502	2.81
355	250LLA	1940	－	621	2.76	315MA	2340	－	620	5.38
400	315SA	2180	－	686	5.28	315MB	2630	－	690	5.78
450	315MA	2460	－	771	5.38	355MA	2960	－	758	10.5
500	315MB	2730	－	859	5.78	355MB	3290	－	858	11.6
560	355MA	3060	－	1000	10.5	355MC	3690	－	944	12.7
630	355MB	3440	－	1148	11.6	355MD	4150	－	1073	13.8

出力 kW	1150min-1
	枠番号	定格トルク N･m	全負荷電流 ∗A		慣性モーメント J（GD2/4）kg･m2
	枠番号	定格トルク N･m	200V級	400V級	慣性モーメント J（GD2/4）kg･m2
0.75	90SA	6.2	3.6	1.8	0.00666
1.5	90SB	12	6.9	3.5	0.00840
2.2	90MA	18	9.6	4.8	0.0120
3.7	90MB	31	15	7.5	0.0136
5.5	90MB	46	21	11	0.0122
7.5	132SA	62	27	14	0.0310
11	132SB	91	41	21	0.0377
15	132SC	125	56	28	0.0441
18.5	132MA	154	69	35	0.0603
22	132MB	183	79	40	0.0674
30	180SA	249	107	53	0.210
37	180SB	307	131	65	0.253
45	180MA	374	160	79.5	0.303
55	180MB	457	190	98	0.342
75	180LA	623	259	128	0.439
90	180LB	747	300	157	0.517
110	250SA	913	384	192	1.14
132	250SB	1100	－	230	1.53
160	250MA	1330	－	279	1.83
200	250LA	1660	－	349	2.15
250	250LLB	2080	－	440	2.81
300	315MA	2490	－	529	5.38
355	315MC	2950	－	622	6.16
400	355MA	3320	－	680	10.5
450	355MC	3740	－	756	12.7
500	355MD	4150	－	853	13.8
560	355ME	4650	－	1004	14.9
630

∗:	モータの全負荷電流はモータの入力電圧が以下の時の値です。その他の電圧の場合は，電圧の逆比例で換算してください。
	・300kW 以下：200V 級 190V，400V 級 380V
	・355kW 以上：300V 級 360V
	U1000 マトリクスコンバータ組合せの場合，モータの入力電圧が以下の値を想定しています。U1000 は1.12 倍の電流値にて選定ください。
	・200V 級 170V ・300V 級 340V

センサレス（EST2形）の仕様・特性

出力範囲			0.75 ～ 11kW			7.5 ～ 37kW
枠番号			90SA ～ 90MA			132SA ～ 132MB
取付方式			脚取付形・フランジ形
保護方式			全閉形・全閉他力通風形（IP44）			全閉他力通風形（IP44）
定格回転速度（min-1）			1750	1450	1150	1750	1450	1150
出力範囲（kW）		200V級	2.2 ～ 11	1.5 ～ 7.5	0.75 ～ 5.5	15 ～ 37	11 ～ 30	7.5 ～ 22
出力範囲（kW）		400V級	2.2 ～ 11	1.5 ～ 7.5	0.75 ～ 5.5	15 ～ 37	11 ～ 30	7.5 ～ 22
電源	インバータ入力電源 ∗1	200V級	200 ～ 240V 50/60Hz
	インバータ入力電源 ∗1	400V級	380 ～ 480V 50/60Hz
	モータ公称定格電圧		200V級 200V，400V級 400V
極数			12極
速度制御範囲			1 : 20（定トルク），1 : 1.3（定出力）
時間定格			S1（連続）
耐熱クラス			155（Ｆ）
使用場所			屋内，非防爆場所（屋外，2級防食は不可）
周囲条件		温度	−20 ～＋40°C
		湿度	90% RH以下（結露なきこと）
		標高	1000m以下
回転方向			連結側から見て反時計方向（両方向回転も可能）
連結方式			カップリング直結またはVベルト掛け（兼用）
塗装色			屋内用 : マンセル記号 6.0 PB 3.9/11.0
準拠規格			JEC2100
推奨インバータ			安川電機製 A1000シリーズ∗4
許容負荷特性∗3 （上記適用インバータに基づく）

出力範囲			30 ～ 132kW			110 ～ 300kW
枠番号			180SA ～ 180LB			250SA ～ 250LA
取付方式			脚取付形・フランジ形（枠番号 180MA以下）
保護方式			全閉他力通風形（IP44）
定格回転速度（min-1）			1750	1450	1150	1750	1450	1150
出力範囲（kW）		200V級	45～110	37～110	30～110	なし		110
出力範囲（kW）		400V級	45～132	37～110	30～90	160～300	132～250	110～200
電源	インバータ入力電源 ∗1	200V級	200 ～ 240V 50/60Hz
	インバータ入力電源 ∗1	400V級	380 ～ 480V 50/60Hz
	モータ公称定格電圧		200V級 200V，400V級 400V
極数			180SA ～ 180LB : 12極， 250SA ～ 250LB : 8極
速度制御範囲			1 : 20（定トルク），1 : 1.3（定出力）∗2
時間定格			S1（連続）
耐熱クラス			155（Ｆ）
使用場所			屋内，非防爆場所（屋外，2級防食は不可）
周囲条件		温度	−20 ～＋40°C
		湿度	90% RH以下（結露なきこと）
		標高	1000m以下
回転方向			連結側から見て反時計方向（両方向回転も可能）
連結方式			カップリング直結またはVベルト掛け（兼用）
塗装色			屋内用 : マンセル記号 6.0 PB 3.9/11.0
準拠規格			JEC2100
推奨インバータ			安川電機製 A1000シリーズ∗4
許容負荷特性∗3 （上記適用インバータに基づく）			枠番号: 180SA ～ 250SA			枠番号: 250SB ～ 250LA

∗1 :	インバータ入力電圧が440Vを超える場合や配線距離が長い場合は，モータ絶縁耐圧を考慮しなければならないことがあります。詳細については，当社の代理店または営業担当にお問い合わせください。
∗2 :	速度制御範囲（定出力）は，枠番号250SB以上は1 : 1.2となります。
∗3 :	許容負荷特性の「太破線」は「瞬時運転領域」を表します。
∗4 :	組合せがU1000マトリクスコンバータの200kW相当以上の場合（CIMR-U□4□0477 ～ 4□0930），センサ付きモータを選定ください。

特性

出力 kW	1750 min-1					1450 min-1
	枠番号	定格トルク N・m	全負荷電流 ∗A		慣性モーメント J（GD2/4） kg・m2	枠番号	定格トルク N・m	全負荷電流 ∗A		慣性モーメント J（GD2/4） kg・m2
	枠番号	定格トルク N・m	200V級	400V級	慣性モーメント J（GD2/4） kg・m2	枠番号	定格トルク N・m	200V級	400V級	慣性モーメント J（GD2/4） kg・m2
0.75
1.5						90SA	9.9	6.9	3.5	0.00666
2.2	90SA	12	9.7	4.9	0.00666	90SB	14	10	5.0	0.00840
3.7	90SB	20	16	8.0	0.00840	90MA	24	16	8.0	0.0120
5.5	90MA	30	23	12	0.0120	90MB	36	24	12	0.0136
7.5	90MB	41	30	15	0.0136	90MB	49	28	14	0.0122
11	90MB	60	41	21	0.0122	132SA	72	41	21	0.0310
15	132SA	82	56	28	0.0310	132SB	99	56	28	0.0377
18.5	132SB	101	69	35	0.0377	132SC	122	67	34	0.0441
22	132SC	120	80	40	0.0441	132MA	145	79	40	0.0603
30	132MA	164	109	55	0.0603	132MB	198	110	55	0.0674
37	132MB	202	132	66	0.0674	180SA	244	138	68	0.210
45	180SA	246	153	78.5	0.210	180SB	296	163	81.5	0.253
55	180SB	300	200	98	0.253	180MA	362	198	99	0.303
75	180MA	409	263	129	0.303	180MB	494	253	125	0.342
90	180MB	491	296	155	0.342	180LA	593	320	150	0.439
110	180LA	600	368	184	0.439	180LB	725	368	184	0.517
132	180LB	720	－	230	0.517	250SA	869	－	230	1.14
160	250SA	873	－	279	1.14	250SB	1050	－	280	1.53
200	250SB	1090	－	349	1.53	250MA	1320	－	349	1.83
250	250MA	1360	－	437	1.83	250LA	1650	－	436	2.15
300	250LA	1640	－	524	2.15

出力 kW	1150 min-1
	枠番号	定格トルク N・m	全負荷電流 ∗ A		慣性モーメント J（GD2/4） kg・m2
	枠番号	定格トルク N・m	200V級	400V級	慣性モーメント J（GD2/4） kg・m2
0.75	90SA	6.2	3.6	1.8	0.00666
1.5	90SB	12	6.9	3.5	0.00840
2.2	90MA	18	9.6	4.8	0.0120
3.7	90MB	31	15	7.5	0.0136
5.5	90MB	46	21	11	0.0122
7.5	132SA	62	27	14	0.0310
11	132SB	91	41	21	0.0377
15	132SC	125	56	28	0.0441
18.5	132MA	154	69	35	0.0603
22	132MB	183	79	40	0.0674
30	180SA	249	107	53	0.210
37	180SB	307	131	65	0.253
45	180MA	374	160	79.5	0.303
55	180MB	457	190	98	0.342
75	180LA	623	259	128	0.439
90	180LB	747	300	157	0.517
110	250SA	913	384	192	1.14
132	250SB	1100	－	230	1.53
160	250MA	1330	－	279	1.83
200	250LA	1660	－	349	2.15
250
300

∗:	モータの全負荷電流はモータの入力電圧が以下の時の値です。その他の電圧の場合は，電圧の逆比例で換算してください。
	・200V 級 190V ・400V 級 380V
	U1000 マトリクスコンバータ組合せの場合，モータの入力電圧が以下の値を想定しています。U1000 は1.12 倍の電流値にて選定ください。
	・200V 級 170V ・300V 級 340V
